Orderverzameltruck V modulair

De unieke, modulaire configuratie van deze hoogheffende man-up orderverzameltruck maakt het mogelijk om de truck volledig naar behoeften samen te stellen.
Offerte aanvragen Whitepaper: Hoe verzamelt u meer orders in minder tijd?
Eigenschappen Technische specificaties Opties Offerte aanvragen

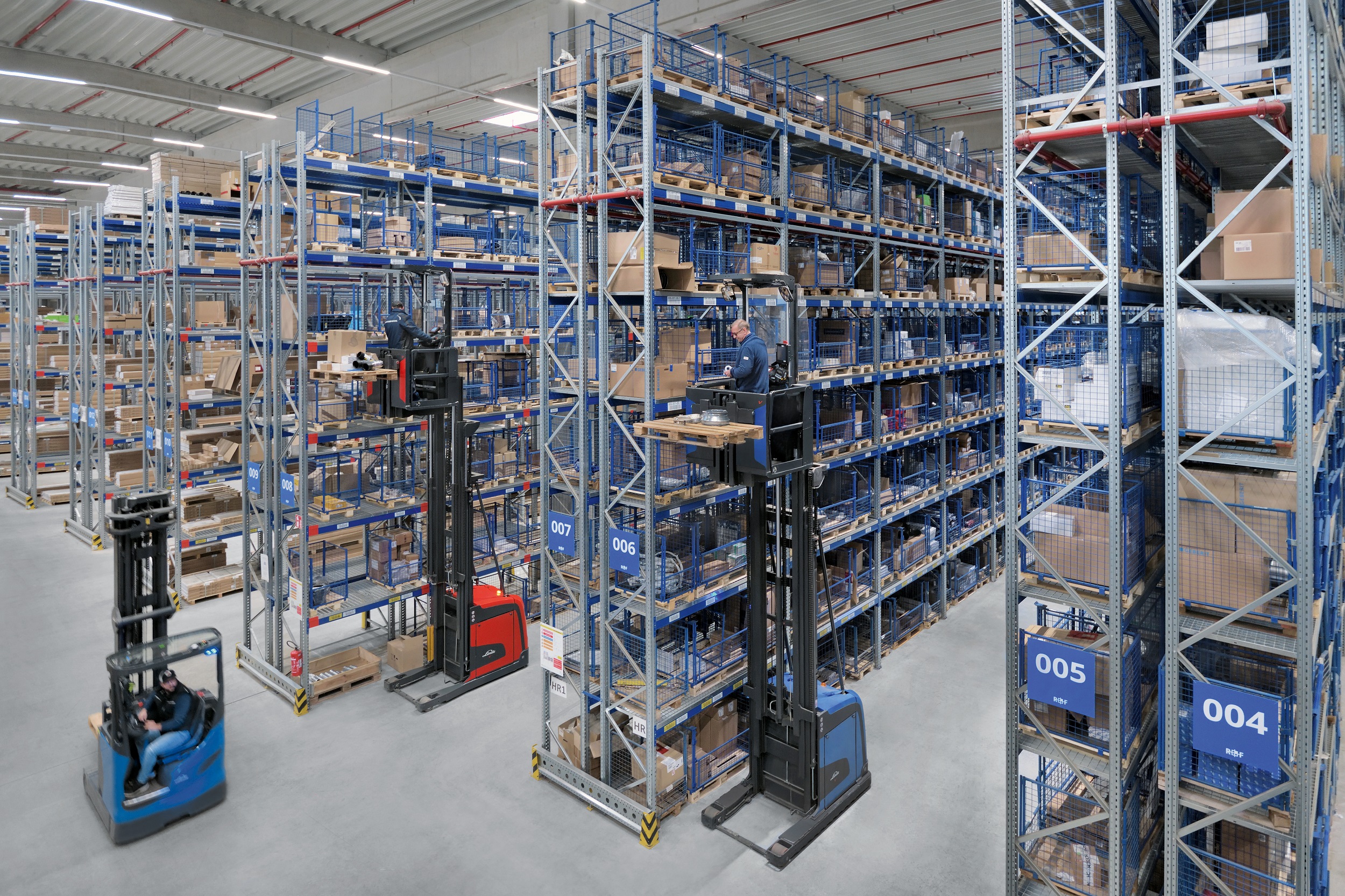

V modulair 5214 3 trucks aan het werk V2

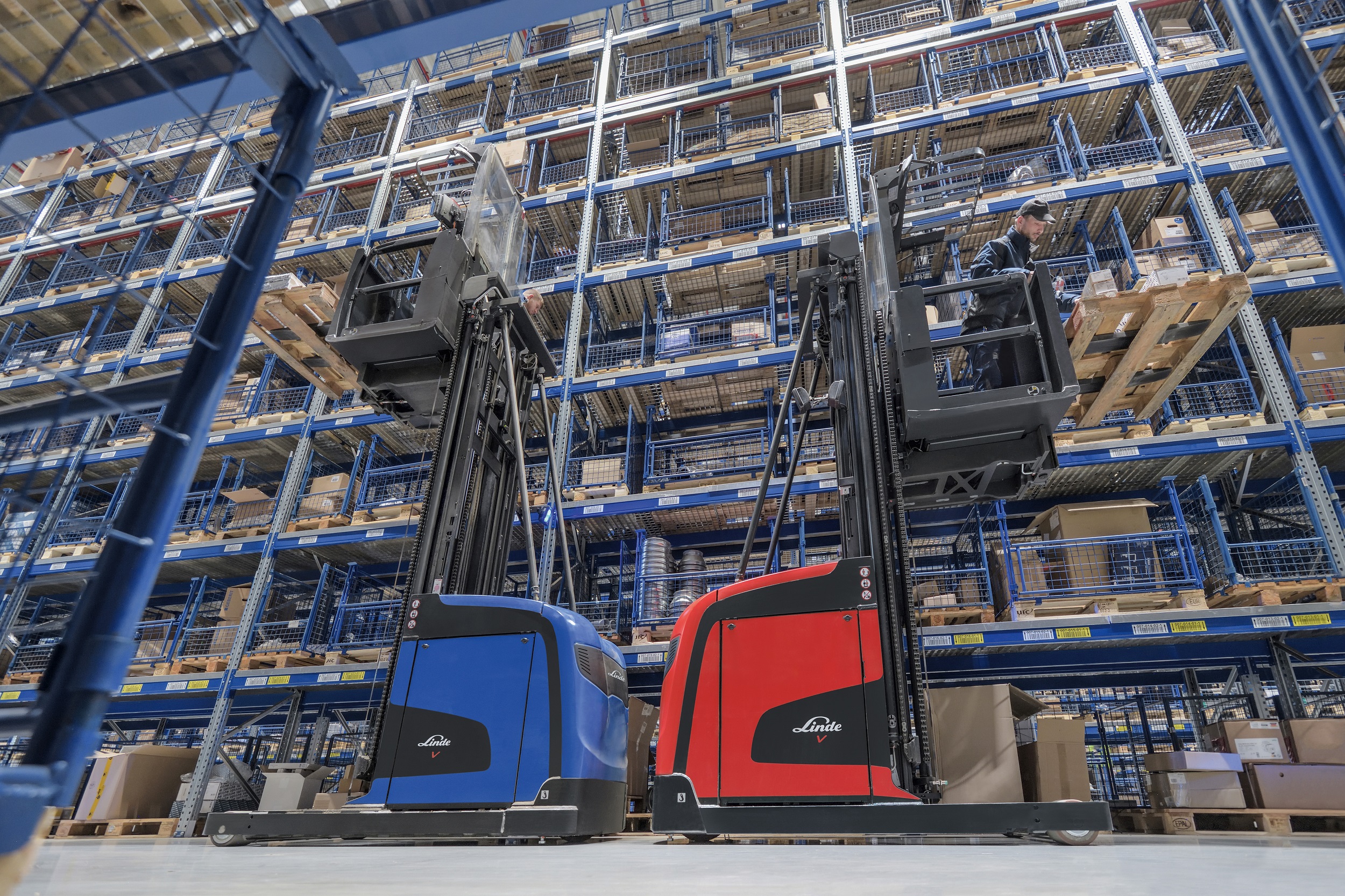

V modulair 5214 2 trucks naast elkaar

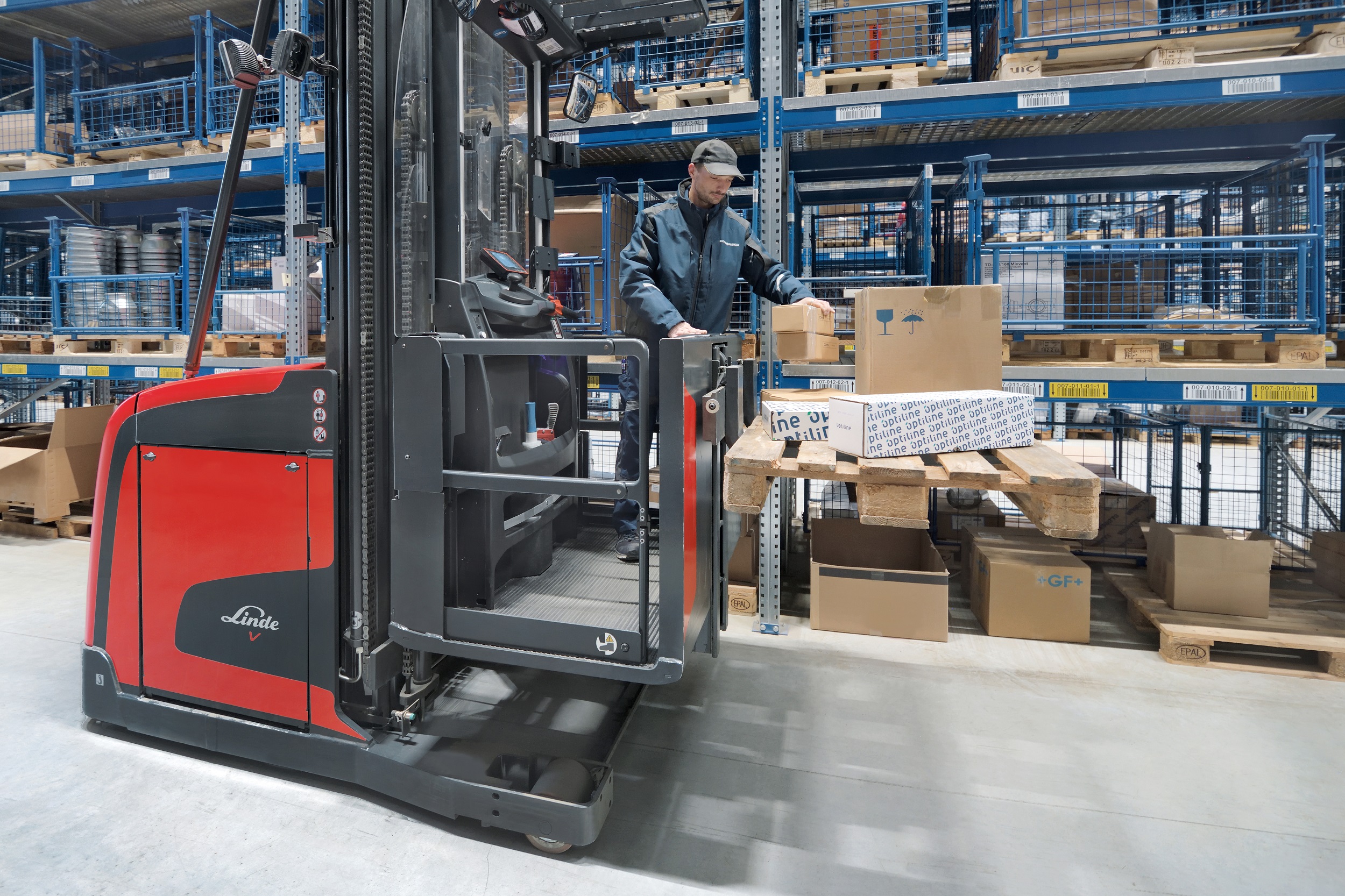

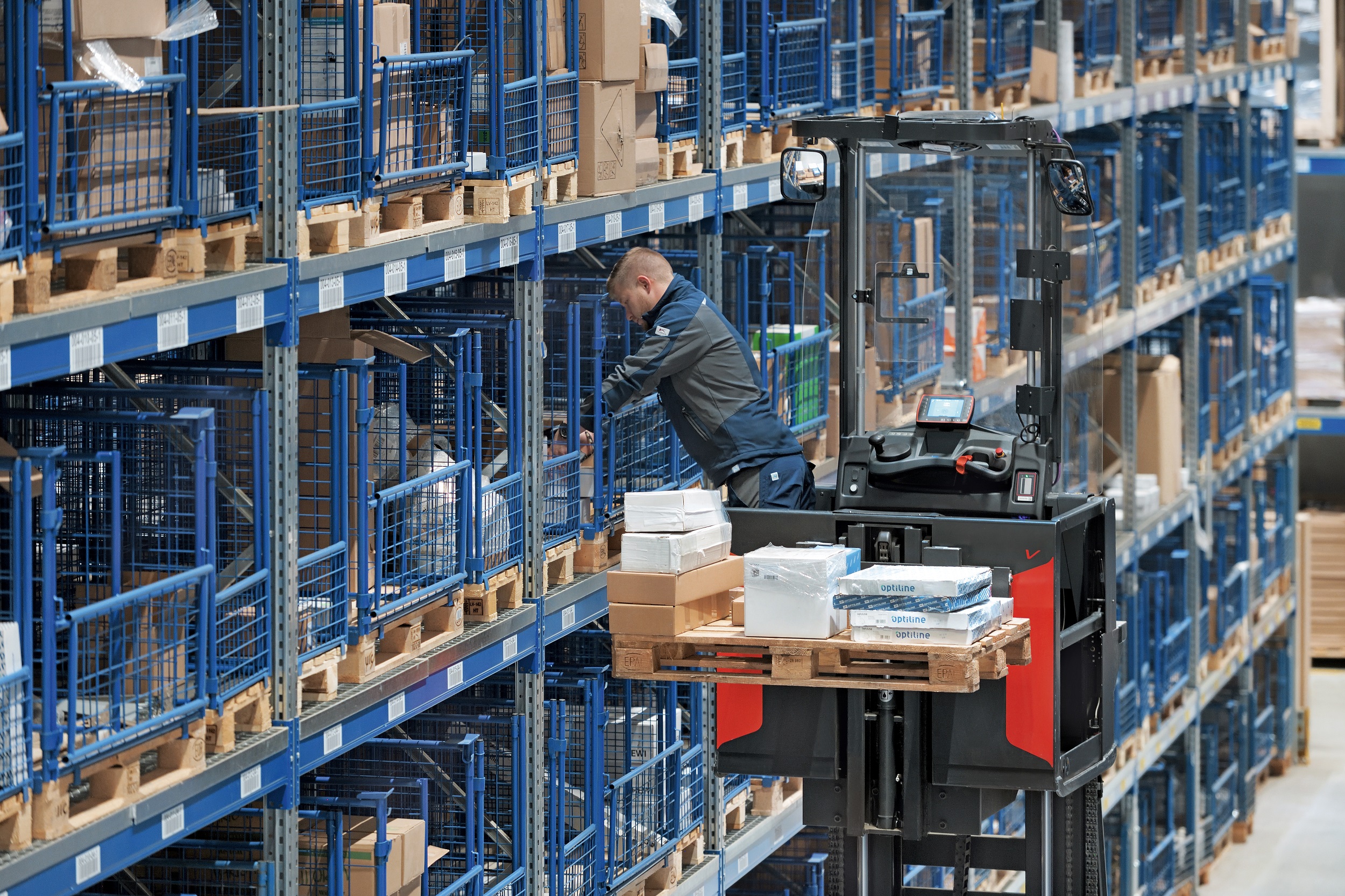

Efficiënt orders verzamelen op elke hoogte

Bereik hoogtes tot 14,5 meter met de V modulaire verticale orderverzamelaar. Afhankelijk van het model, heeft deze orderverzamelaar een draagvermogen tot 1200 kilogram. De trillingsdempende cabine, de lage instaphoogte en de ergonomische leuning ontlasten de bestuurder en vergemakkelijken het orderverzamelen. Hoge hef- en rijsnelheden zorgen voor topprestaties bij het orderverzamelen. Linde biedt twee versies van de V modulair. Bij de versie met extra lift kan de bestuurder vanuit de cabine bij de voorliggende pallet, die altijd op ergonomische hoogte staat. Bij de versie met frontopening van de cabine heeft de bestuurder toegang tot de veilig vastgezette pallet en kan hij van daaruit de goederen oppakken. Dankzij het modulaire ontwerp kan de V modular nauwkeurig worden aangepast aan uw wensen. Er is keuze uit verschillende chassisbreedtes, batterijmaten, mastvarianten en cabineontwerpen.

Eigenschappen

Veiligheid

Om de V modulair te verplaatsen moet de bestuurder met beide handen de door sensoren bewaakte bedieningselementen vasthouden én tegelijkertijd met zijn voet de dodemansschakelaar bedienen. Hierdoor zijn bedieningsfouten en het risico dat de bestuurder gewond raakt vrijwel uitgesloten. Bovendien tilt de truck de cabine niet verder dan een hoogte van 1,2 meter als de elektrisch bewaakte zijhekken niet gesloten zijn. En de nooddaalklep onder de achterklep is ook in een gevaarlijke situatie gemakkelijk bereikbaar. Verder kan de V modulair optioneel worden uitgerust met diverse hulpsystemen. Met de 'aisle safety' assistent kunnen bijvoorbeeld rij- en hefstops worden gedefinieerd om botsingen te voorkomen. De mobiele persoonlijke veiligheidsuitrusting (mobile PSE) bewaakt de route en stopt de truck als er mensen of obstakels worden gedetecteerd. De Linde System Control berekent het resterende laadvermogen voor de betreffende hefhoogte en waarschuwt de chauffeur als er gevaar voor overbelasting bestaat. Voor toepassingen met brede gangen zorgt het optionele lichtsysteem met rode waarschuwingslijnen ervoor dat voetgangers en andere vrachtwagens voldoende afstand houden tot de truck.

  • Bediening met twee handen voor meer veiligheid
  • Elektrisch bewaakte zijhekken
  • Rode waarschuwingslijnen waarschuwen voetgangers en andere trucks
  • Mobiele persoonlijke veiligheidsuitrusting detecteert mensen en obstakels
  • Linde System Control waarschuwt voor overbelasting bij het heffen van lasten
  • Nooddaalsysteem onder de achterklep
  • Vooraf instelbare rij- en hefstops met de 'aisle safety assistant'
Ergonomie

De brede ingang van de cabine en de lage instap vergemakkelijken de toegang tot de V modulair, terwijl de lage reling het oppakken en neerzetten van goederen vergemakkelijkt. Een zachte vloermat dempt trillingen en voorkomt dat de chauffeur moe wordt. De chauffeur kan comfortabel werken in het ruime bestuurderscompartiment. Optioneel kunt u voor extra opbergruimte de truck voor bijvoorbeeld een vuilnisbak of inpakfolie. Dankzij het gepatenteerde ergo-kussen van Linde kan de bestuurder achterover leunen, wat de spierspanning verlicht. Het bedieningspaneel van de V modulair kan afhankelijk van de eisen aan het mastuiteinde, het lastuiteinde of aan beide uiteinden worden gemonteerd. Via het kleurendisplay houdt de bestuurder belangrijke parameters in de gaten, zoals snelheid, hefhoogte, resterend laadvermogen en stuurhoek. Het display geeft ook informatie van optionele systemen zoals de Linde Warehouse Navigation. De truck kan optioneel worden uitgerust met kantelhekken, die gemakkelijk naar buiten klappen als de bestuurder ertegen leunt, waardoor de toegang tot de stellingen wordt vergemakkelijkt.

  • Ergonomisch bedieningspaneel
  • Multifunctioneel kleurenscherm
  • Ruime cabine
  • Geveerde cabine met anti-trillingsmat
  • Lage reling
  • Ergo-kussen om tegen te leunen
  • Kantelbare hekken
Bediening

De V modulair bereikt verzamelhoogtes tot 14,5 meter en snelheden tot 13 km/u, waardoor de handlingprestaties in het magazijn met hoge stellingen worden geoptimaliseerd. Bovendien maken hoge hefsnelheden en restlaadvermogens, evenals een laag energieverbruik, de truck uiterst efficiënt. Tegelijkertijd garanderen een nieuw ontworpen chassis en verbeterde lastarmen een grotere stabiliteit en optimale manoeuvreerbaarheid. Linde biedt twee triplexmasten voor de V modulair. De standaardversie met vrije heffing is bijzonder geschikt voor magazijnen met structurele beperkingen, zoals stellingen boven het gangpad. De variant zonder vrije heffing maakt sneller heffen mogelijk omdat de snelheid tijdens de overslag niet hoeft te worden verminderd. Naast de standaardversie met extra heffing is de V modulair ook leverbaar met meelooppallet, waarbij de vorken vast op de truck zitten en omgeven zijn door een veiligheidskooi. De cabine is open aan de vorkzijde, zodat de chauffeur bij de pallet kan om orders te verzamelen. Een innovatief besturingsconcept zorgt ervoor dat alle rij- en mastbewegingen vloeiend in elkaar overgaan.

  • Hefhoogte tot 14,5 meter
  • Hoge hef- en rijsnelheden
  • Hoog restdraagvermogen
  • Twee varianten voor de triplexmast
  • Looppallet mogelijk
  • Innovatief besturingsconcept
  • Laag energieverbruik
Service

De rij- en hefmotoren van de verticale orderverzamelaars zijn ingekapseld en dus volledig beschermd tegen stof en vuil. Dit voorkomt kostbare storingen en betekent ook dat de gebruikers de eenheid niet hoeven te onderhouden. De hele constructie van de truck maakt hem gemakkelijk te onderhouden: de centrale componenten zitten achter een paneel en zijn gemakkelijk bereikbaar. Dit geldt ook voor de CAN bus interface, waarmee de servicemonteur alle centrale gegevens kunnen uitlezen en controleren.

  • Truckgegevens uitlezing via CAN bus verbinding
  • Onderhoudsvrije rij- en hefmotoren
  • Gemakkelijk toegankelijke service-onderdelen
  • Beschermde motoren
  • Veiligheid
  • Ergonomie
  • Bediening
  • Service

  • Om de V modulair te verplaatsen moet de bestuurder met beide handen de door sensoren bewaakte bedieningselementen vasthouden én tegelijkertijd met zijn voet de dodemansschakelaar bedienen. Hierdoor zijn bedieningsfouten en het risico dat de bestuurder gewond raakt vrijwel uitgesloten. Bovendien tilt de truck de cabine niet verder dan een hoogte van 1,2 meter als de elektrisch bewaakte zijhekken niet gesloten zijn. En de nooddaalklep onder de achterklep is ook in een gevaarlijke situatie gemakkelijk bereikbaar. Verder kan de V modulair optioneel worden uitgerust met diverse hulpsystemen. Met de 'aisle safety' assistent kunnen bijvoorbeeld rij- en hefstops worden gedefinieerd om botsingen te voorkomen. De mobiele persoonlijke veiligheidsuitrusting (mobile PSE) bewaakt de route en stopt de truck als er mensen of obstakels worden gedetecteerd. De Linde System Control berekent het resterende laadvermogen voor de betreffende hefhoogte en waarschuwt de chauffeur als er gevaar voor overbelasting bestaat. Voor toepassingen met brede gangen zorgt het optionele lichtsysteem met rode waarschuwingslijnen ervoor dat voetgangers en andere vrachtwagens voldoende afstand houden tot de truck.



    • Bediening met twee handen voor meer veiligheid
    • Elektrisch bewaakte zijhekken
    • Rode waarschuwingslijnen waarschuwen voetgangers en andere trucks
    • Mobiele persoonlijke veiligheidsuitrusting detecteert mensen en obstakels
    • Linde System Control waarschuwt voor overbelasting bij het heffen van lasten
    • Nooddaalsysteem onder de achterklep
    • Vooraf instelbare rij- en hefstops met de 'aisle safety assistant'

  • De brede ingang van de cabine en de lage instap vergemakkelijken de toegang tot de V modulair, terwijl de lage reling het oppakken en neerzetten van goederen vergemakkelijkt. Een zachte vloermat dempt trillingen en voorkomt dat de chauffeur moe wordt. De chauffeur kan comfortabel werken in het ruime bestuurderscompartiment. Optioneel kunt u voor extra opbergruimte de truck voor bijvoorbeeld een vuilnisbak of inpakfolie. Dankzij het gepatenteerde ergo-kussen van Linde kan de bestuurder achterover leunen, wat de spierspanning verlicht. Het bedieningspaneel van de V modulair kan afhankelijk van de eisen aan het mastuiteinde, het lastuiteinde of aan beide uiteinden worden gemonteerd. Via het kleurendisplay houdt de bestuurder belangrijke parameters in de gaten, zoals snelheid, hefhoogte, resterend laadvermogen en stuurhoek. Het display geeft ook informatie van optionele systemen zoals de Linde Warehouse Navigation. De truck kan optioneel worden uitgerust met kantelhekken, die gemakkelijk naar buiten klappen als de bestuurder ertegen leunt, waardoor de toegang tot de stellingen wordt vergemakkelijkt.



    • Ergonomisch bedieningspaneel
    • Multifunctioneel kleurenscherm
    • Ruime cabine
    • Geveerde cabine met anti-trillingsmat
    • Lage reling
    • Ergo-kussen om tegen te leunen
    • Kantelbare hekken

  • De V modulair bereikt verzamelhoogtes tot 14,5 meter en snelheden tot 13 km/u, waardoor de handlingprestaties in het magazijn met hoge stellingen worden geoptimaliseerd. Bovendien maken hoge hefsnelheden en restlaadvermogens, evenals een laag energieverbruik, de truck uiterst efficiënt. Tegelijkertijd garanderen een nieuw ontworpen chassis en verbeterde lastarmen een grotere stabiliteit en optimale manoeuvreerbaarheid. Linde biedt twee triplexmasten voor de V modulair. De standaardversie met vrije heffing is bijzonder geschikt voor magazijnen met structurele beperkingen, zoals stellingen boven het gangpad. De variant zonder vrije heffing maakt sneller heffen mogelijk omdat de snelheid tijdens de overslag niet hoeft te worden verminderd. Naast de standaardversie met extra heffing is de V modulair ook leverbaar met meelooppallet, waarbij de vorken vast op de truck zitten en omgeven zijn door een veiligheidskooi. De cabine is open aan de vorkzijde, zodat de chauffeur bij de pallet kan om orders te verzamelen. Een innovatief besturingsconcept zorgt ervoor dat alle rij- en mastbewegingen vloeiend in elkaar overgaan.



    • Hefhoogte tot 14,5 meter
    • Hoge hef- en rijsnelheden
    • Hoog restdraagvermogen
    • Twee varianten voor de triplexmast
    • Looppallet mogelijk
    • Innovatief besturingsconcept
    • Laag energieverbruik

  • De rij- en hefmotoren van de verticale orderverzamelaars zijn ingekapseld en dus volledig beschermd tegen stof en vuil. Dit voorkomt kostbare storingen en betekent ook dat de gebruikers de eenheid niet hoeven te onderhouden. De hele constructie van de truck maakt hem gemakkelijk te onderhouden: de centrale componenten zitten achter een paneel en zijn gemakkelijk bereikbaar. Dit geldt ook voor de CAN bus interface, waarmee de servicemonteur alle centrale gegevens kunnen uitlezen en controleren.



    • Truckgegevens uitlezing via CAN bus verbinding
    • Onderhoudsvrije rij- en hefmotoren
    • Gemakkelijk toegankelijke service-onderdelen
    • Beschermde motoren
Video thumbnail

: De gebruikte video kan niet ingeladen worden. Controleer de URL en het Vimeo account. Alleen video's van het eigen Vimeo account kunnen gebruikt worden.

Technische specificaties

Model Hefvermogen (t) Hefhoogte (mm) Draaicirkel (mm) Rijsnelheid met/zonder last (km/u) Batterij (V/Ah) Brochure Datasheet
V modular 48V Standard mast 1,2 8525 2071 11 / 11 48 / 620 Downloaden
V modular 48V Triplex mast_1 1,2 11160 2316 13 / 13 48 / 930 Downloaden
V modular 48V Triplex mast_2 1,2 12660 2316 13 / 13 48 / 930 Downloaden

Opties

Linde System Control (LSC)

Het systeem zorgt voor een snelle doorlooptijd en meer veiligheid. In de standaard LSC-versie wordt het resterende laadvermogen voor de betreffende hefhoogte aan de bestuurder getoond. De uitgebreide LSC-versies passen de rijsnelheid aan het vervoerde ladinggewicht aan.

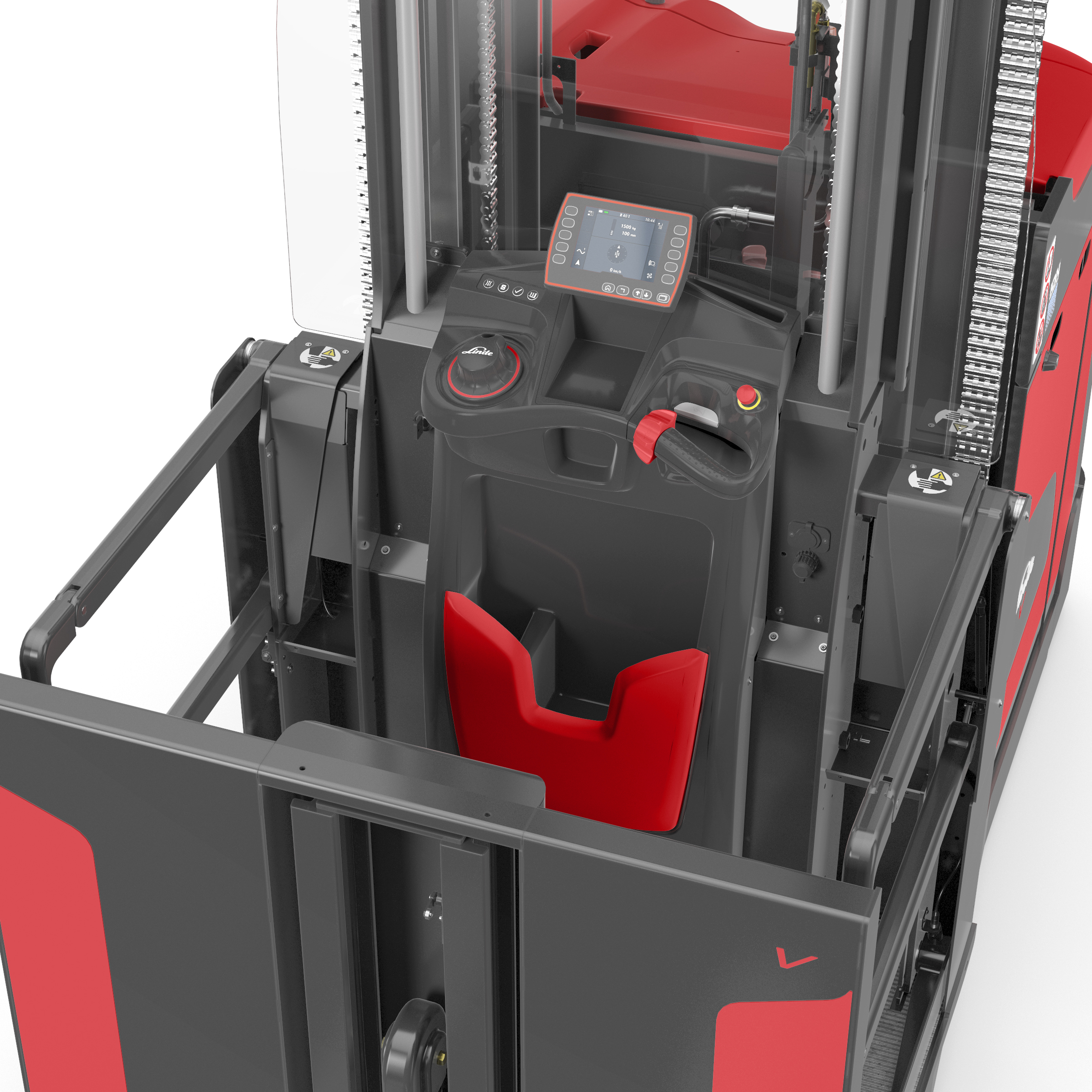

Bedieningspaneel en kleurendisplay

Het ergonomische bedieningspaneel kan naar keuze worden aangebracht aan de lastzijde, de mastzijde of aan beide zijden. De werkwijze blijft dezelfde, ongeacht de gekozen positie. Het kleurendisplay van het bedieningspaneel toont in één oogopslag alle belangrijke informatie, zoals tijd, snelheid, hefhoogte en stuurhoek.

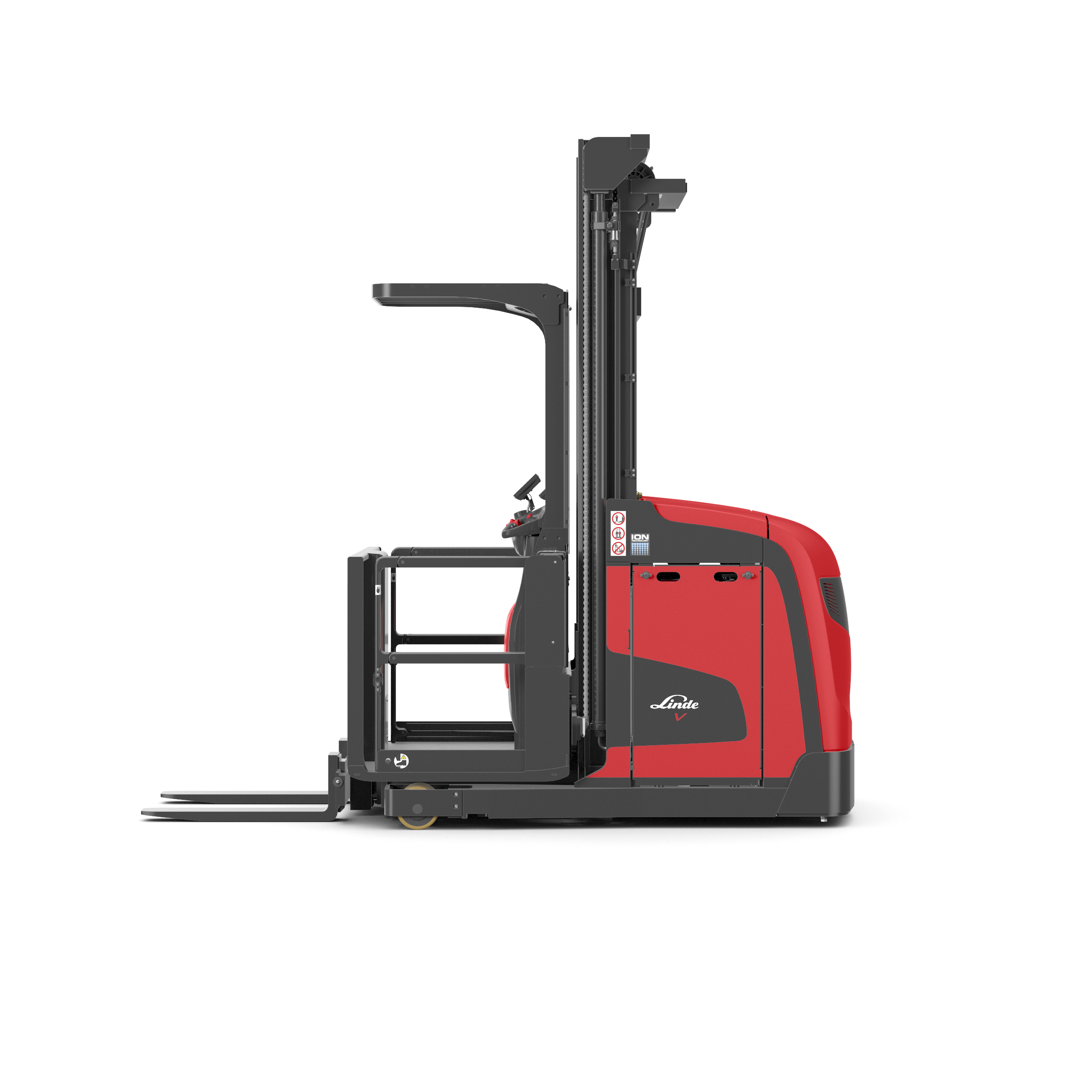

Triplexmast zonder vrije heffing

Linde biedt twee verschillende mastconcepten op triplexgebied. Ten eerste de beproefde standaardversie met vrije heffing, die bijzonder geschikt is voor magazijnen met beperkingen, zoals stellingen boven het gangpad. Ten tweede is er een variant zonder vrije heffing, waarbij de snelheid tijdens de mastovergang niet wordt verminderd, zodat het bestuurderscompartiment sneller kan worden opgetild.

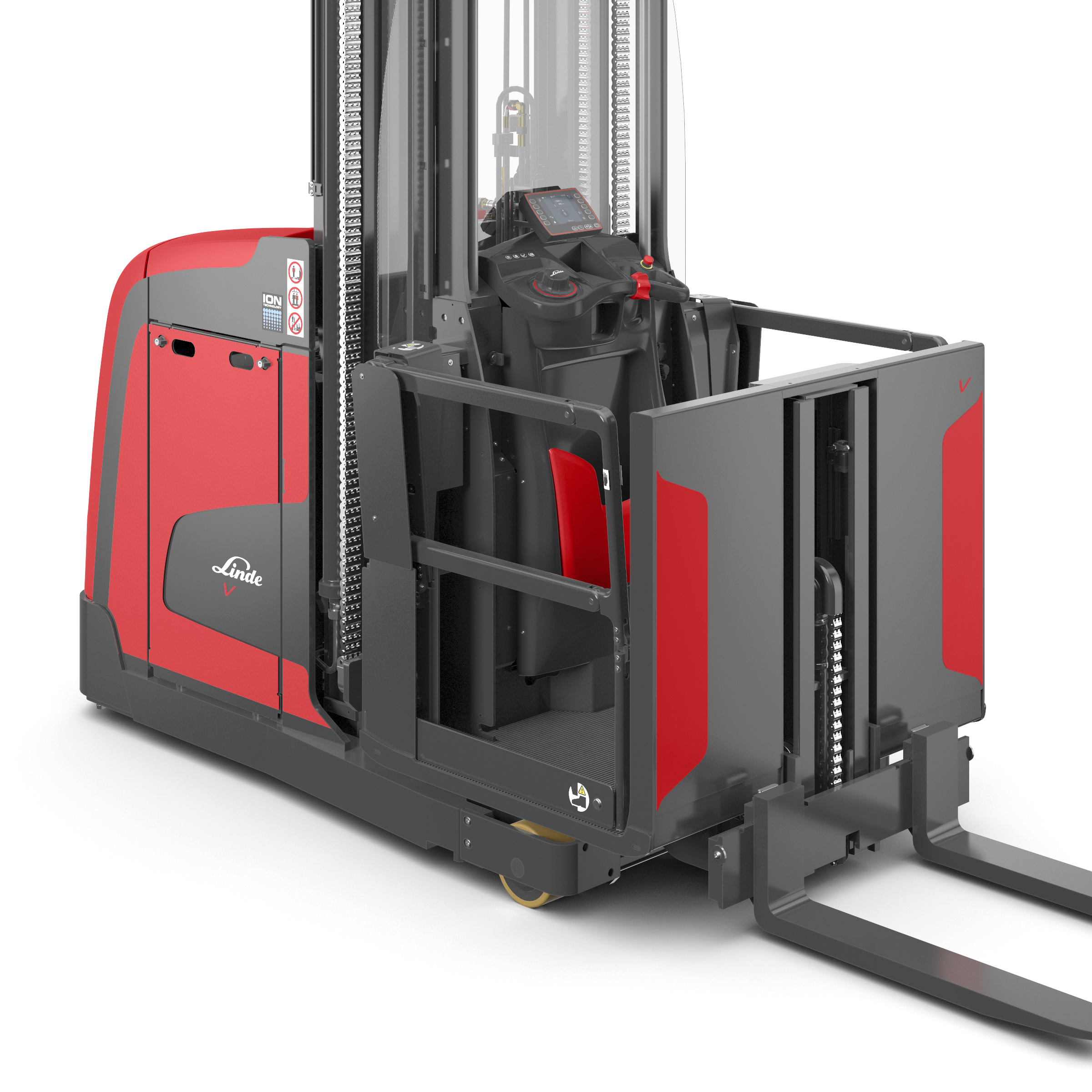

Kantelende hekjes

Als de bestuurder op de vangrail/het hekje leunt, klapt hij 10 cm naar buiten. Dit geeft de bestuurder een betere toegang tot de stellingen, waardoor het orderpicken gemakkelijker en veiliger wordt.

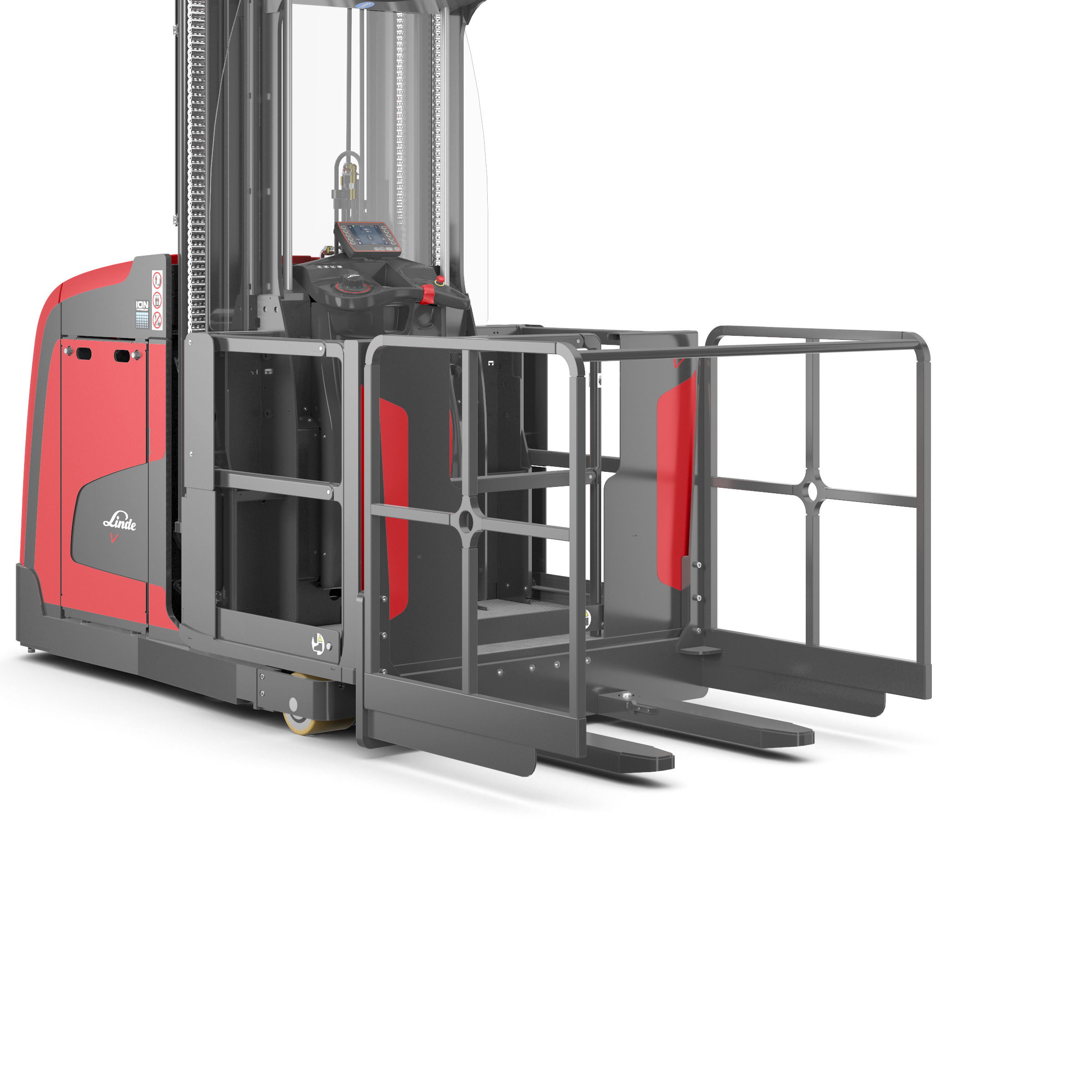

Begaanbare pallet

De pallet is beveiligd tegen kantelen en wegglijden en is bovendien omgeven door een veiligheidskooi. Het is dus veilig voor de gebruiker om het gebied te betreden en van hieruit bestellingen te verzamelen.

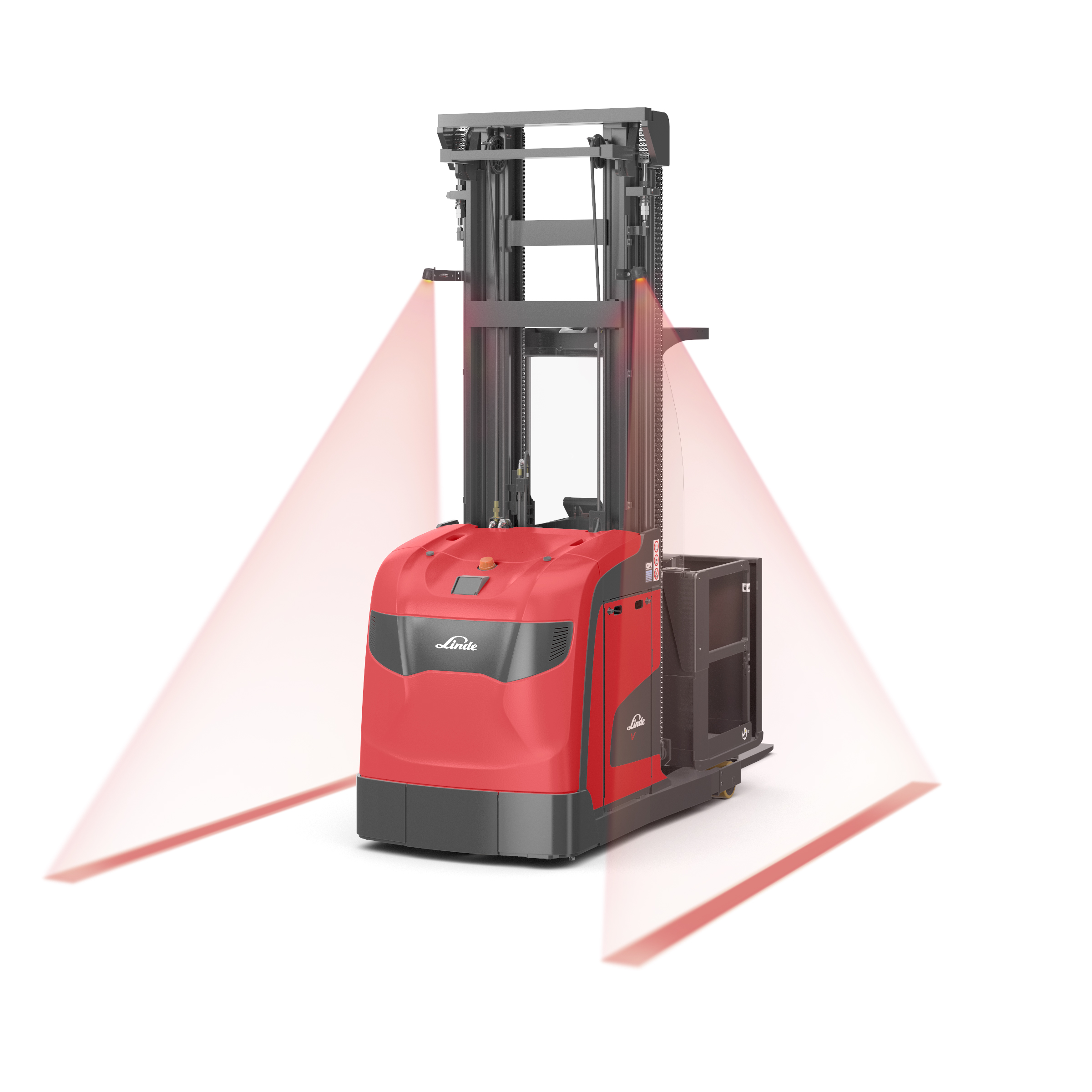

Rode waarschuwingslijnen

De lichtoplossing 'Red Warning Lines' verbetert de zichtbaarheid in slecht verlichte delen van het magazijn. Het waarschuwingssysteem Red Warning Lines projecteert rode veiligheidslijnen op de vloer, zodat voetgangers voldoende afstand houden tot de truck.

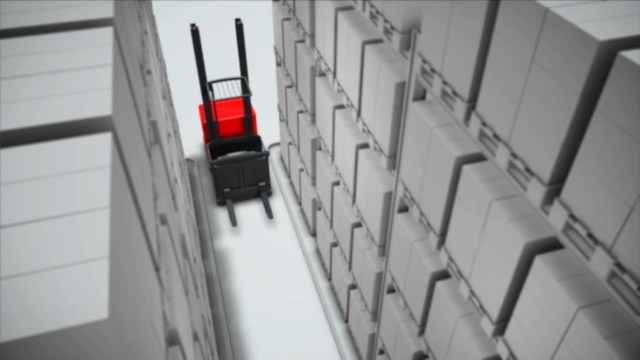

Gangpad veiligheidsassistent

Het assistentiesysteem detecteert met behulp van barcodes of RFID tags in het gangpad oneffenheden in de vloer en obstakels in de rekken of aan het plafond. Ook beperkt het truckfuncties, zoals snelheid, hefhoogte of vorkverlenging op deze specifieke plaatsen. Zo wordt schade aan de truck, lading of rekken voorkomen.

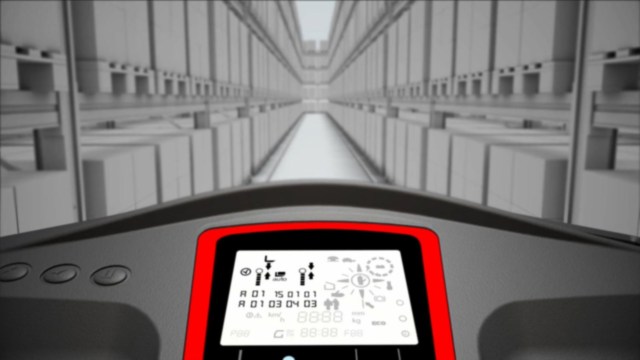

Linde Magazijn Navigatie

De truck ontvangt bewegingsopdrachten via het Linde Warehouse Navigation. Met behulp van barcodes of RFID tags bepaalt het systeem de plaats in het magazijn en meet de huidige hefhoogte. Op basis van deze informatie leidt het de truck automatisch naar de gewenste palletplaats. De bestuurder hoeft alleen de rijfunctie te bedienen.

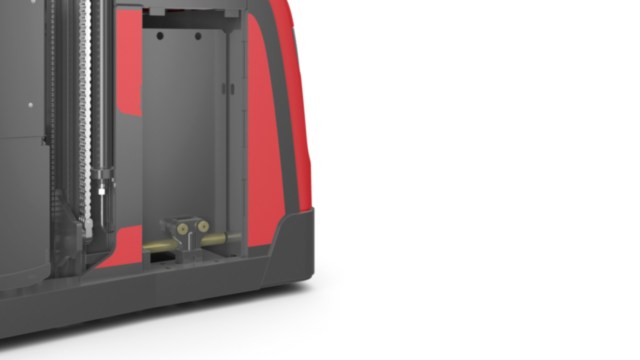

Zijdelingse batterijwissel

Zijdelingse batterijverwijdering via wieltjes maakt snel wisselen mogelijk voor gebruik in meerploegendienst.
